Механізм замка CISA NEW-2 44830 (бочка) нержавіюча сталь

Файли для скачування

Product Files

Сертифікат замка CISA 44830.pdf 460.42 КБ

Відео

Механізм замка CISA 44830 бочка нержавіюча сталь

Опис товару

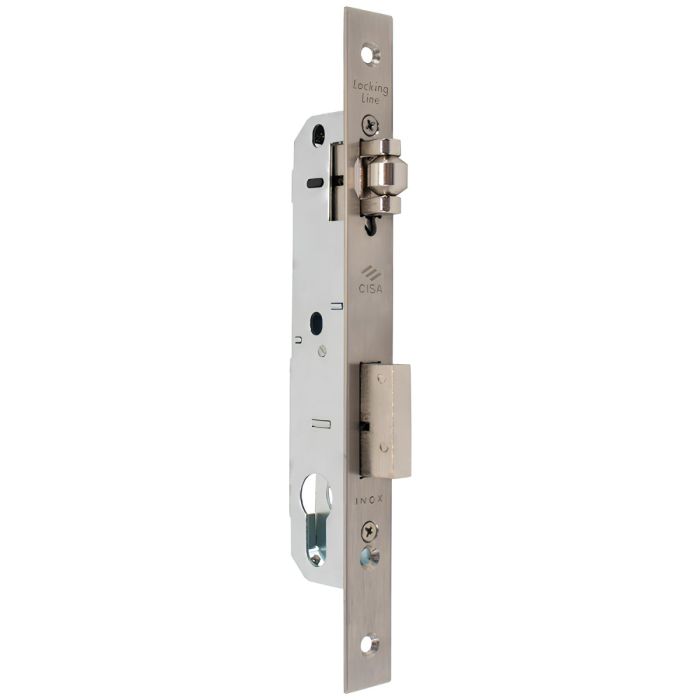

CISA LL 44830 — врізний замок із роликом

Застосування

CISA LL 44830 – врізний замок серії Locking Line, який підходить для вхідних розпашних дверей з алюмінію або сталі. Його можна використовувати і для хвірток. Замок працює як основний і керується тільки циліндром стандарту EURO DIN (серцевина в комплект не входить та купується окремо за потреби).

Ролик і замикання

У відкритому положенні замок фіксується за допомогою роликової заскочки у вигляді бочки, з довжиною виходу, що регулюється від 3 до 14 мм. Це дає змогу використовувати замок в тих місцях, де стандартного вильоту бочки (ролика) може бути недостатньо. Замок можна поєднувати з ручками-скобами або фіксованими ручками на планці чи розеті. Замикання забезпечується прямокутним ригелем товщиною 10 мм.

Матеріали та захист

Корпус замка виготовлений із оцинкованої сталі, а бочка та ригель мають нікельоване покриття, що підвищує їхню стійкість до корозії. Закритий тип корпусу захищає механізм від потрапляння бруду та сміття, що забезпечує надійність роботи замка.

Ресурс роботи

CISA 44830 розрахований на двері з максимальною вагою до 100 кг. Він сертифікований за європейським стандартом EN 12209:2016 та здатен витримати щонайменше 200 000 циклів відкривання/закривання. Це говорить про те, що його можна застосовувати в місцях з високою інтенсивністю руху, як-от у громадських будівлях або комерційних приміщеннях. Замок також має високу корозійну стійкість. Тому він ідеально підійде для використання при вуличних умовах, забезпечуючи довгу та надійну роботу.

Технічні особливості

Характеристика	Значення
Призначення	Вхідні розпашні двері з алюмінію або сталі, хвіртки
Сторона відкривання	Для лівих і правих дверей
Встановлення	Врізне, нижнє розташування — основний замок
Керування	Циліндром стандарту EURO DIN
Роликова заскочка	Регульований вихід ролика: 3–14 мм
Ригель	Один прямокутний ригель товщиною 10 мм
Корпус	Оцинкована сталь. Закритий тип — захист від потрапляння бруду та сміття
Покриття ролика та ригеля	Нікельоване, для захисту від корозії
Торцева планка	Нержавіюча сталь, розмір 240 × 22 × 3 мм
Максимальна маса дверей	100 кг
Стандарт	EN 12209:2016
Ресурс роботи	Щонайменше 200 000 циклів відкривання/закривання. Для місць з високою інтенсивністю руху людей
Корозійна стійкість	96 годин
Гарантія	2 роки
Країна-виробник	Італія

Особливості

Варіанти за бексетом і креслення

Модель CISA LL 44830 представлена в чотирьох виконаннях за бексетом. Потрібний розмір позначено на кресленні.

Креслення з тестової картки CISA LL 44830: варіанти бексету 20, 25, 30 та 35 мм — Усі розміри — у міліметрах.
Натисніть на креслення або «+», щоб збільшити.
Натисніть ще раз, щоб зменшити.

Бексет, мм

20 25 30 35

Бексет (дорнмас) — відстань від зовнішньої площини торцевої планки до осі циліндра. На кресленні ця відстань позначена червоним: 20/25/30/35.

Комплектація

Механізм замка CISA LL 44830.
Гвинти кріплення.
Декоративні накладки на циліндр (2 шт.)

Зворотна планка у комплект не входить та купується окремо.
